Szczegóły Produktu:
|
| Materiał bazowy: | FR-4 | Grubość miedzi: | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| Grubość płyty: | 2mm | Min. rozmiar dziury: | 0,1 mm |
| Min. Min. Line Width Szerokość linii: | 0,065 mm | Min. odstępy między wierszami: | 0,065 mm |
| Wykończenie powierzchni: | HASL | Nazwa produktu: | Systemy zarządzania baterią |
| Aplikacja: | Akumulatory | Stosowanie: | Akumulatory litowe |
| Liczba warstw: | 3 warstwy | Komunikacja: | Nie |

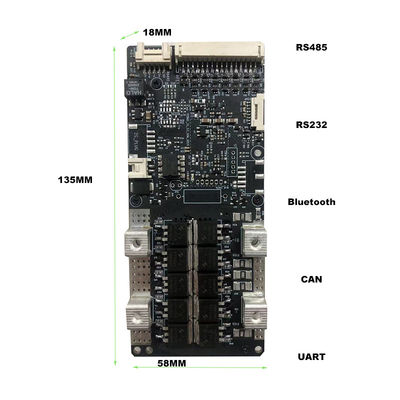

| Rozmiar: | 135 MM * 58 MM * 18 MM | Waga: | 0.185 KG |
| Funkcjonować: | Funkcja równowagi | Kolor: | Srebro |
| Materiał: | Aluminium | Sprzedaż jednostek: | Pojedynczy przedmiot |
| Rozmiar pojedynczego opakowania: | 13X8X9 cm | Pojedyncza waga brutto: | 0,300 kg |
| typ przesyłki: | opakowanie bąbelkowe i karton | ||
| Podkreślić: | Zestaw akumulatorów 20S BMS,Zestaw akumulatorów 3S BMS RS485,72V 20S BMS 200A |
||

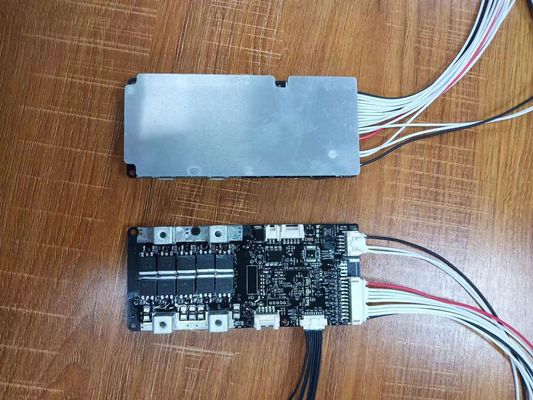

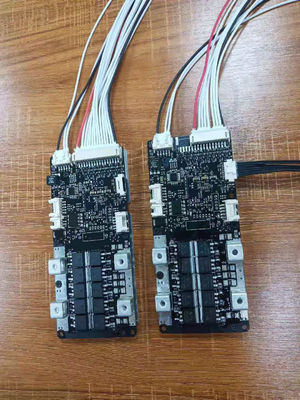

Akumulator Płyta BMS 3S-20S Akumulator BMS RS485 RS232 72V 20S BMS 200A
Jak wybrać odpowiednią płytę BMS?
1. Określ typ baterii (trójskładnikowy/NCM, żelazo litowe/LFP, tytanian litu/LTO) i określ
Liczba ciągów i równoleżników pakietu akumulatorów.Wybierz według liczby konkatenacji.
2. Określ, czy akumulator jest ładowany i rozładowywany w tym samym porcie, czy w różnych portach.Ładowanie i rozładowywanie tego samego portu to ta sama linia, ale oddzielny port to niezależna linia ładowania i rozładowania.
3. Określ aktualną wartość wymaganą przez płytkę zabezpieczającą: I=P/U.Oznacza to, że prąd = moc/napięcie..Pamiętaj, że to tylko wartość teoretyczna.Faktycznie.Używamy tej wartości teoretycznej jako odniesienia.Biorąc pod uwagę obciążenie, podjazdy i dopiero ruszanie, zazwyczaj dwukołowe pojazdy elektryczne wybierają ponad 2-krotność wartości teoretycznej.Trójkołowe pojazdy elektryczne wybierają ponad trzykrotnie tę teoretyczną wartość.Pojazdy czterokołowe o małej prędkości mają na ogół około 3,5 razy.W przypadku falowników i produktów do magazynowania energii wystarczy 1,2 razy.Lub zapoznaj się z aktualnym limitem sterownika pojazdu elektrycznego.zapewnić.Aktualna wartość płyty ochronnej musi być większa niż wartość graniczna prądu sterującego.
Parametr baterii inteligentnego BMS:
|
|
Zawartość
|
Specyfikacja
|
Jednostka
|
Uwaga
|
|
Wypisać
|
Ciągły prąd rozładowania
|
80
|
A
|
|
|
Plus prąd rozładowania
|
240±20
|
A
|
|
|
|
Opłata
|
Napięcie odcięcia ładowania |
54,6
|
V
|
|
|
Maksymalny prąd ładowania
|
30(MAKS.)
|
A
|
|
|
|
Ochrona przed nadmiernym ładowaniem
|
Napięcie wykrywania przeładowania
|
4,25±0,05
|
V
|
|
|
Czas opóźnienia wykrywania przeładowania
|
600±300
|
SM
|
|
|
|
Napięcie zwolnienia przeładowania
|
4,15±0,05
|
V
|
|
|
|
Porcja salda
|
Napięcie wykrywania równowagi
|
4.18
|
V
|
|
|
Napięcie wykrywania zwolnienia wagi
|
4.18
|
V
|
|
|
|
Bilans prądu
|
35±5
|
mama
|
|
|
|
Portowanie nadmiernego rozładowania
|
Napięcie wykrywania nadmiernego rozładowania
|
2,7±0,05
|
V
|
|
|
Czas opóźnienia wykrywania nadmiernego rozładowania
|
600±300
|
SM
|
|
|
|
Napięcie zwolnienia nadmiernego rozładowania
|
3.0±0.05
|
V
|
|
|
|
Zabezpieczenie nadprądowe
|
Nadprądowe napięcie wykrywania
|
100
|
mV
|
|
|
Prąd zabezpieczenia nadprądowego
|
135±20
|
A
|
|
|
|
Czas opóźnienia wykrywania nadprądowego
|
600±300
|
SM
|
można ustawić zgodnie z twoją prośbą
|
|
|
Warunek zwolnienia
|
Wytnij krótkie obciążenie
|
|
|
|
|
Krótka ochrona
|
Warunki wykrywania
|
Krótkie cykle ładowania
|
|
|
|
Czas opóźnienia wykrywania
|
300±100
|
nas
|
|
|
|
Warunek zwolnienia
|
Wytnij obciążenie
|
|
|
|
|
Temp.ochrona
|
Nadmierna temp. ochrony ładowania.
|
-20~50
|
℃
|
można ustawić zgodnie z twoją prośbą
|
|
Nad temp. ochrony przed rozładowaniem.
|
-20~70
|
|
|
|
|
Opór wewnętrzny
|
Pętla główna elektryzuje opór
|
≤10
|
mΩ
|
|
|
Obecne zużycie
|
Pobór prądu podczas normalnej pracy
|
≤100
|
uA
|
|
|
|
Prąd uśpienia (nad rozładowaniem)
|
≤20
|
uA
|
|
|
Temp. pracy
|
Temp.zasięg
|
-20/80
|
℃
|
|
